海信液晶彩电使用的RSAG7.820.510A电源板，应用于海信TLM3201等液晶彩电中，配LC320W01液晶显示屏，可代换的电源板型号为RSAG7.820.838。海信RSAC7.820.510A电源板实物图形解析如图1所示;电路组成框图如图2所示。该电源板集成电路使用SMA-E1017+ STR-W5667+STR-A6351组合策略。
海信RSAG7.820. 510A电源板由三部分组成: 一是以驱动控制电路SMA-E1017为核心组成的PFC电路和主电源，为主电路板的小信号处置电路提供12V、14V、 5V-M电源;二是以驱动控制电路STR-W5667为核心组成的背光灯供电电源，为背光灯逆变器电路提供24V电源;三是以厚膜电路STR-A6351为核心组成的待机副电源，为主电路板微处置器控制系统供电。

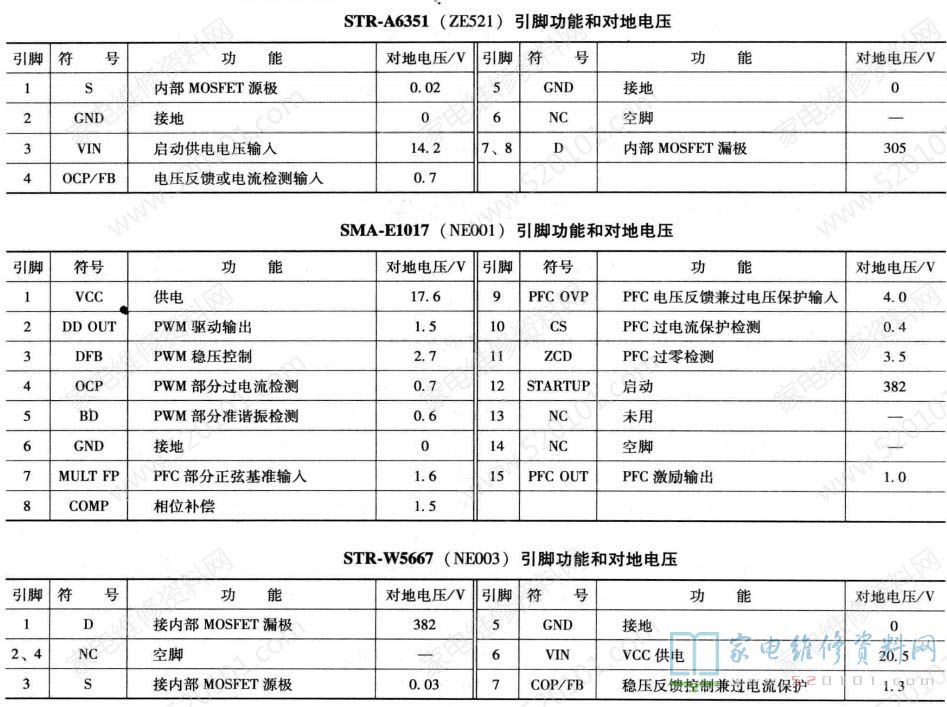

待机使用继电器控制PFC电路和主开关电源AC220V供电的方法。接通市电电源后副电源第一工作，产生+5V-S电压，为控制系统和开关机控制电路继电器提供电源，二次开机后开关机控制电路使继电器吸合，将AC220V送到PFC电路和主电源而启动工作，为主电路板小信号处置电路提供12V、14V、 5V-M电压，PFC电路启动后，还为背光灯供电电路提供VCC供电和380V供电，背光灯电源启动工作，产生+24V电压，为逆变器电路供电，将显示屏点亮，整机进人开机状况。海信RSAG7. 820. 510A电源板在每个供电电源围绕驱动控制电路内部设有过电流保护、过电压保护电路，当开关电源发生过电压、过电流问题时，开关电源停止工作。该电源板的集成电路引脚功能和对地电压见表1~表3所示。
电源板指示灯不亮，问题主要在待机副电源;指示灯亮但不可以开机或开机后自动关机，问题主要在小信号供电主电源;显示屏不亮，问题在背光灯供电电源。
电源板修理办法:可以从电视机上摘下电源板进行修理。修理时，把开/关机控制晶体管VE561 的集电极和发射极短接。用一只39/5W电阻并连在12V供电输出滤波电容CE502两端，此时开机，电压应切正常，所有电压不应该有过高或过低现象。
1.指示灯不亮
问题在为微处置器控制系统供电的副电源。第一检查熔丝FE001是不是熔断，假如熔丝熔断，说明电源部分有紧急短路问题。假如熔丝未断，一 是测量AC220V整流滤波后在CE524两端形成的300V左右电压;二是测量厚膜电路ZES21的3脚外部启动电路;三是检查厚膜电路ZE521的外部元器件。
在实质修理过程中，ZE521的3脚外部启动电路RE524易发生开路问题，若屡损ZE521内部开关管，应付其尖峰脉冲吸收电路和1脚外部源极电阻RE521进行检查。
2.指示灯亮
指示灯亮，开关电源无12V、14V、5V-M电压输出，问题主要在为小信号电路供电的主电源和PFC电路。第一测量电容CEO19正极输出的PFC-OUT电压380V是不是正常，假如仅为300V左右，则是PFC电路未工作。假如PFC-OUT输出电压正常，重点检查PWM开关电源，一是测量驱动控制电路SMA-E1017的2脚有无勉励脉冲输出，无勉励脉冲输出，问题在SMA-E1017，不然问题在MOSFETQEO03;二是检查二次整流滤波电路是不是发生短路漏电问题，导致主电源过电流保护停止工作。
3. 显示屏不亮

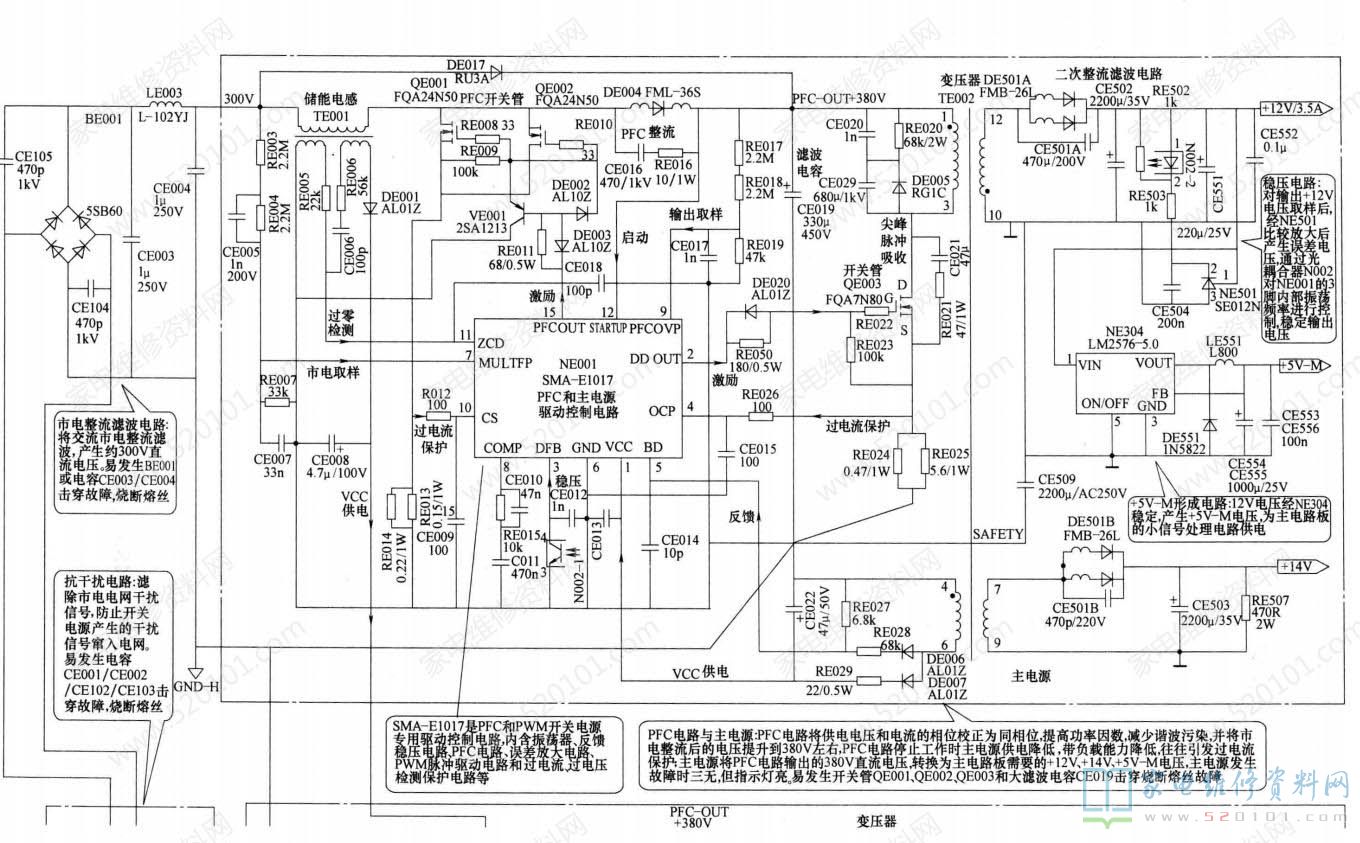

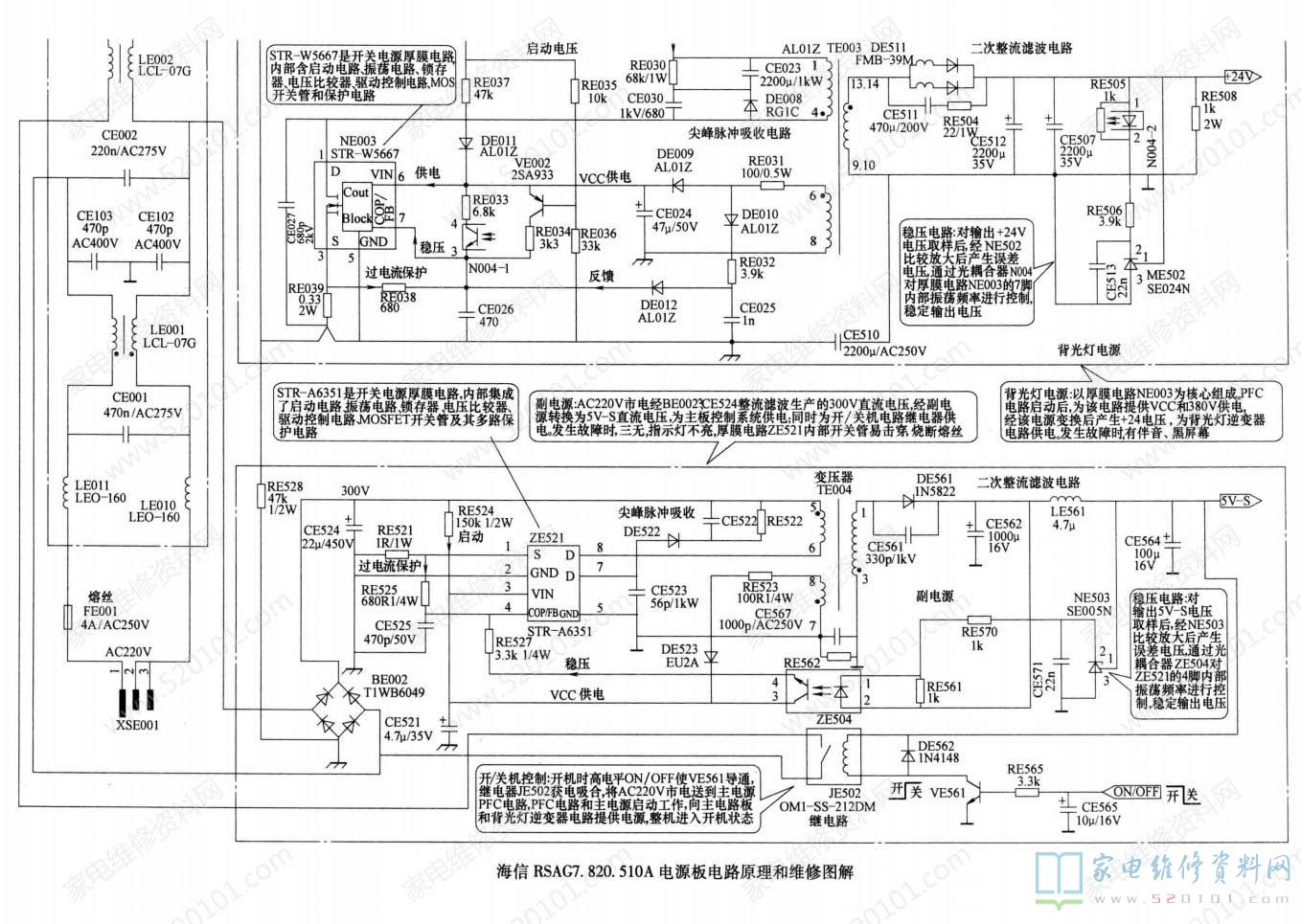

假如显示屏不亮，电源板无+ 24V电压输出，问题在背光灯电源，一是测量PFC-OUT的380V左右电压是不是加到NE003的1脚;二是测量NE003的6脚外部启动供电电路。当发生开关管或享膜电路击穿问题时，注意对有关尖峰脉冲吸收电路的测试，防止因该电路失效导致开关管和厚膜电路的二次击穿。海信RSAG7.820.510A电源板电路原理和修理图形解析如图1所示。
